使用EA（Enterprise Architecture）自动生成UML图

使用EA（Enterprise Architecture）已经一段时间了，这里谈谈一个小技巧 -- 自动生成UML图。

• a. 新建一个Project，add一个class mode，（如果建的是空Project，请在Project Browser的Model中add a package）
• b. 在Project文件夹上点击鼠标右键 选中code engineering 然后选Import Source Directory，然后可以自己做一些设定，例如Source Type的设定等等

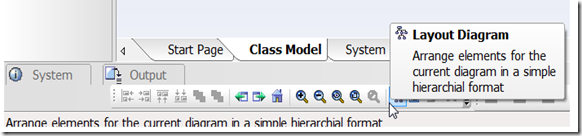

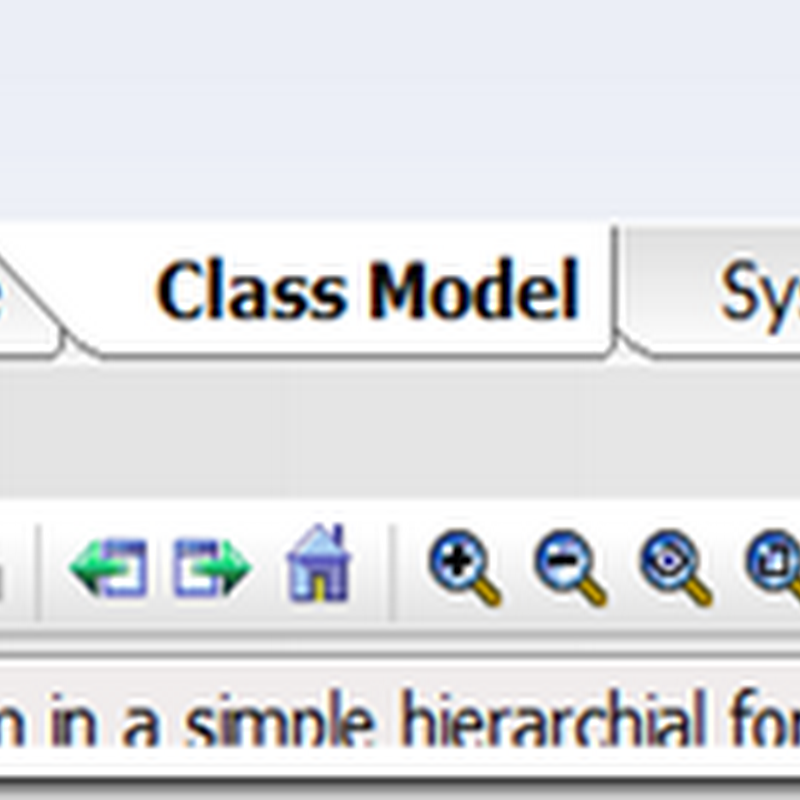

• c. 生成完毕后，可以在UML 类图就会出现在project browser里面，点击这些类图就会发现挤成一团，我们可以使用Layout Diagram图标，进行自动排布，如下图所示。这个图标在Diagram Toolbar里面，如果没有找到Diagram Toolbar，可以点击View-->Toolbar-->Diagram

大功告成，很简单吧，如果不满意，觉得我们的class diagram显示太多信息，可以在图中点击这个class，然后点鼠标右键，选Feature Visibility，然后可以进行设定，可以对Attribute和Operation的可见性进行调整，如下图所示。

如果想保存我们生成的UML diagram成为图形格式，可以在Menu中选择Diagram，然后选择Save Image..，更简单的方法就是按快捷键啦，也就是ctrl+T。


Sparxsystems提供的UML 2.3教程也相当不错这里推荐一下：
http://www.sparxsystems.cn/resources/uml2_tutorial/index.html
