H-Li: UDP TCP 包头(Headers)和其效率(efficiency)分析

2011年3月13日星期日

这篇文章将非常简单地讨论UDP TCP 包头(Headers)和它们的效率(efficiency)分析，尽可能的利用图表进行说明。

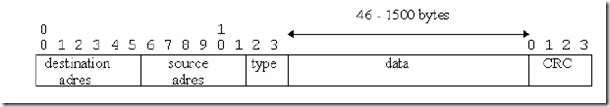

使用以太网(Ethernet)的一个优点是它具有非常低的错误率。这对UDP很有利，这是因为UDP没有纳入纠错。让我们深入看看一个以太网帧，下图为Ethernet Header：

在这个图中我们可以看到，以太网实现FCS(帧校验序列 Frame Check Sequence)。由此产生的头18个字节(Bytes)（4字节的CRC(循环冗余校验 Cyclic redundancy check) + 14字节）。

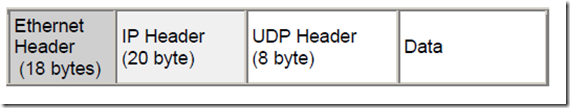

我们已知的最小的IP header有20 Bytes并且UDP有8 Bytes。如下图所示Packet encapsulation：

对比TCP/IP，我们可以得出 28/40 = 40% 更多的header Bytes对比UDP/IP。

由下图可知“n”的最大值为7。使用这个值, 我们可以得到最大效率(maximum
efficiency), 因为这样是最优的. 更高的值将超出MTU(Maximum Transmission Unit)。

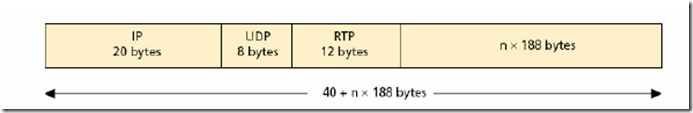

Header RTP with MPEG2-TS encapsulated 如下图所示：

数据长度取决于MPEG2的Codec，但在MPEG2-TS传输中有188Bytes加上4个Bytes的Playload。理论上最高效率：（Ethernet/IP/UDP/RTP/MPEG2-TS）是94％。

以下图表显示了最大理论Efficiency对于TCP/UDP RTP：

参考：
